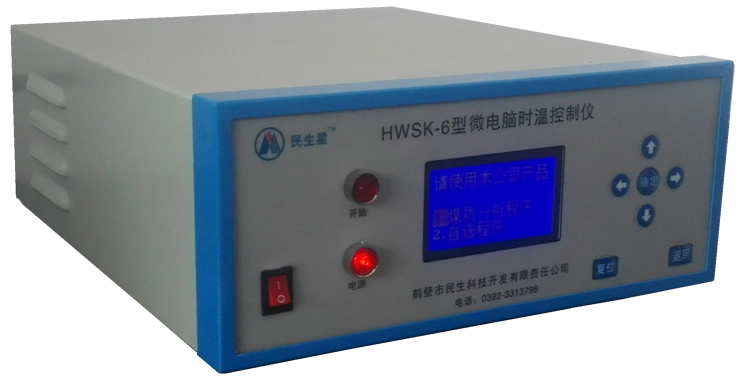

HWSK-6型微電腦時溫控制儀

HWSK-6型微電腦時溫控制儀是與高溫電阻爐配套使用,對爐溫和時間進行自動測量與控制的智能化儀器。

該儀器采用液晶顯示屏，中文界面，人機對話菜單，四向?qū)Ш芥I盤，顯示直觀，操作簡單。測溫精度較高，PID控制，試驗過程規范。具有快灰、灰分、揮發份、羅加指數、粘結指數、自選等功能。

主要技術指標:

1、測溫范圍：室溫～1000℃，分辨率0.1℃；

2、程控時間范圍：0-999分鐘，分辨率1分鐘；

3、測溫誤差：±3℃ 控溫精度：±3℃ 測溫元件為K型熱電偶；

4、工作電源：AC220V±10%，50Hz ；

5、負載功率：≤5KW；

6、整機重量：約6kg；

7、外形尺寸:330(長)×290(寬)×120(高)mm；

8、使用環境:0-40℃，相對濕度≤80% ；

9、采用液晶顯示屏，單片機微電腦實時控制，可自動完成快灰、灰分、揮發份、羅加指數、粘結指數等各類程序，中文界面，顯示直觀，操作簡單；

10、具有自選程序，用戶可根據需要分別設定十五段時間溫度控制進程，完成多種升溫曲線控制。

產品包裝：紙箱，包裝尺寸：長430mm，寬350mm，高190mm，重4公斤左右；

微電腦時溫控制儀面板及安裝說明:

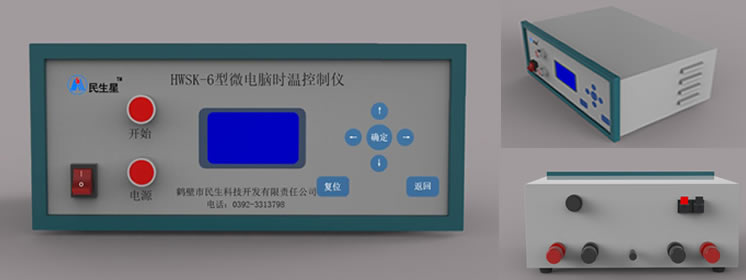

1.按照后面板(圖一)指示接好電源線，爐體線，熱電偶。

圖一：微電腦時溫控制儀后面板示意圖

漢顯溫控儀前面板說明：

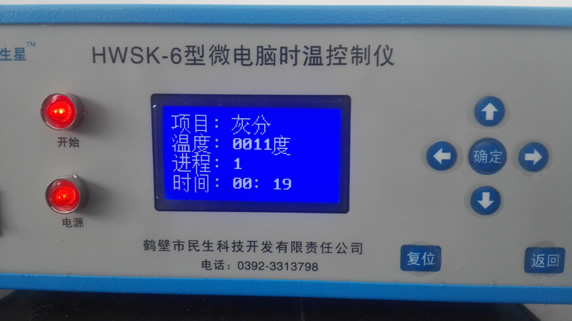

(一)顯示:

（二）鍵盤

有4個方向鍵。分別為上下左右方向選擇鍵，用于選擇實驗項目（選中光標閃爍）和進程選擇。
“確定”鍵用于進入功能界面和啟動實驗項目。
“返回”鍵用于退回上一級界面。
“復位”鍵用于控制器重新啟動。

微電腦時溫控制儀操作說明:

接好電源、熱電偶、馬弗爐負載線后，打開電源開關

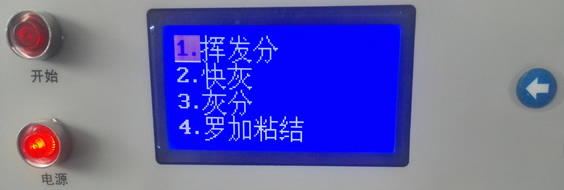

進入揮發份、快灰、灰分（慢灰）、羅加粘結指數國標程序選擇界面

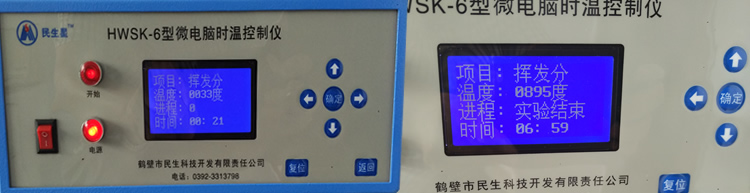

1、揮發分的操作；

工作原理：

稱取一定量的空氣干燥煤樣，放在帶蓋的瓷坩堝中，在900±10℃溫度下，隔絕空氣加熱7分鐘。以減少的質量占煤樣質量的百分?jǐn)?shù)，減去該煤樣的水分含量(Mad)作為揮發分產率。

操作方法：

將電源打開，程序框閃爍時，按上下方向鍵選擇1揮發鍵，再按確認鍵開始燈亮起，儀器開始升溫，當溫度升至920度時儀器報警，自動進入“進程1”保持 920 爐溫，等待試驗。打開爐門，將稱有1克（±0.01g，準確至0.0002g）煤的坩堝，迅速放到爐堂，關上爐門按確認鍵，時間歸零開始記數，溫度保持在900度正負10度內，如3分鐘時儀器出現報警，溫度差距大停止試驗，調整坩堝數量后重做試驗。7分鐘后儀器報警，打開爐門將坩堝取出，晾至室溫后稱量，計算結果，化驗結束。

2、快灰的操作：

工作原理：

將裝有煤樣的灰皿由爐外逐漸送入預先加熱至815±10℃的馬弗爐中灰化并灼燒至質量恒定。以殘留物的質量占煤樣質量的百分?jǐn)?shù)作為灰分產率。

操作方法：

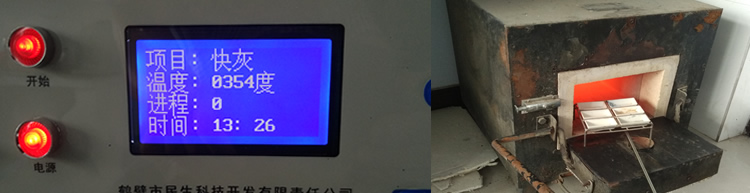

將電源打開，程序框閃爍時，按上下方向鍵選擇2快灰，再按確認鍵開始燈亮起，儀器開始升溫，當溫度升至850度時儀器報警，自動進入“進程1”保持 850 ℃ 溫度，等待試驗，打開爐門，將稱有1克煤的灰皿，放到爐門口灰化煤樣，觀察煤樣燃燒程度（煤樣不再冒煙，沒有起火點時），緩慢推入爐膛，關上爐門，按確認鍵，時間歸零開始記數溫度保持在815度正負10度內，40分鐘后儀器報警，打開爐門將灰皿取出，晾至室溫后稱量，計算結果，化驗結束。

3、灰分的操作：

工作原理：

稱取一定量的空氣干燥煤樣，放入馬弗爐中，以一定的速度加熱到815±10℃，灰化并灼燒到質量恒定。以殘留物的質量占煤樣質量的百分?jǐn)?shù)作為灰分產率。

操作方法：

將電源打開，程序框閃爍時，按上下方向鍵選擇并按“確認”鍵啟動試驗。自動進入“進程 0”，將放有灰皿的灰皿架放入馬弗爐恒溫區中，關上爐門并使?fàn)t門留有 15mm 左右的縫隙。自動進入“進程 1”升溫，在不小于30分鐘的時間內馬弗爐爐溫緩慢升至 500 ℃，溫度達到時，音響提示（時間到達30分鐘也會報警提示）。自動進入“進程 2”在 500 ℃ 溫度下保持30分鐘，時間到，音響提示。自動進入“進程3”繼續升溫至 815 ℃，溫度達到時,馬弗爐音響提示，自動進入“進程4”在815℃ 溫度下灼燒1小時，時間到，音響提示。打開馬弗爐爐門，從馬弗爐中取出灰皿，放在耐熱瓷板或石棉板上，在空氣中冷卻后稱量，計算結果，化驗結束。

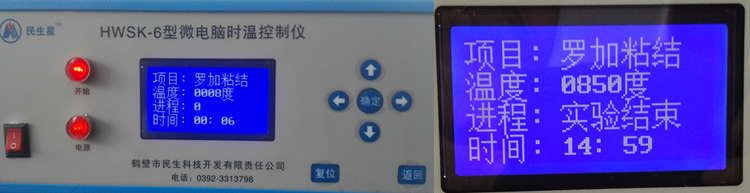

4、羅加粘結指數的操作；

工作原理：

將1g的試驗煤樣和5g專用無煙煤，在規定的條件下混合，快速加熱成焦，所得焦塊在一定規格的轉鼓內進行強度檢驗，以焦塊的耐磨強度，即對破壞抗力的大小表示試驗煤樣的粘結能力（或者羅加指數）。

操作方法：

將電源打開，程序框閃爍時，按上下方向鍵選擇4羅加粘結鍵，再按確認鍵開始燈亮起，儀器開始升溫，當溫度升至850度時儀器報警，自動進入“進程1”保持 850 ℃ 爐溫，等待試驗。試驗開始：打開爐門， 將帶蓋的坩堝放置在坩堝架中, 用平鏟放入預先升溫到850 ℃ 的馬弗爐的恒溫區內，爐溫低于 840 ℃ 立即關上爐門,按 “確認”鍵，進入“進程2”在 6分鐘內，爐溫恢復到850℃。 6分鐘時間到，音響提示。自動進入“進程 3 ”：保持爐溫850℃，從按確認鍵起15分鐘，試驗完成，音響提示。進程顯示實驗結束。

二、自選程序：

開機后，按下方向鍵選擇“2自選程序”，進入自選程序界面

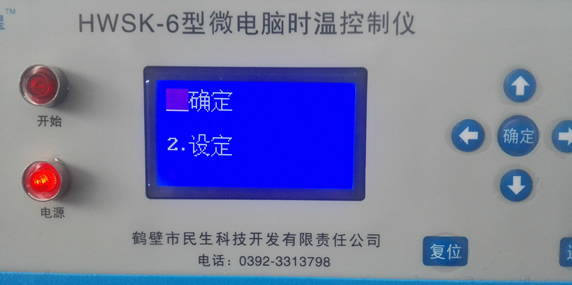

本機備有 15 段自選控溫程序，按下漢顯鍵選擇“設定”，按“確認”鍵進入自選程序進程 1 的設定：

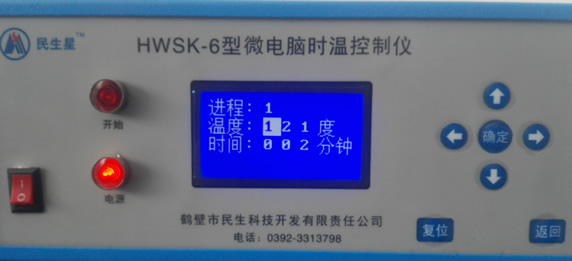

按左右方向鍵移動設定值光標的位數，按上下方向鍵設定溫度與時間的數值?？刂茰囟仍O(shè)定為1～999℃，控溫時間設定為1～999分鐘。進程 1 設定完成后，按“確認”鍵進入自選程序下一進程的設定（如果后面不設定，溫度設置為000，時間設置為000，即停止）。以此類推，自選程序設定共有 15 段進程可供選擇。自選程序設定完成后，按“返回”鍵結束，返回到自選程序界面。

自選程序設定完成后，在自選程序界面，按“確認”鍵即可啟動自選程序進行試驗。

設定的自選程序，在復位或關機后，參數自動保存。如下次試驗參數相同，可直接按“確認”鍵啟動自選程序進行試驗。設定的溫度值為恒溫溫度值，設定的時間為保持恒溫溫度的時間。

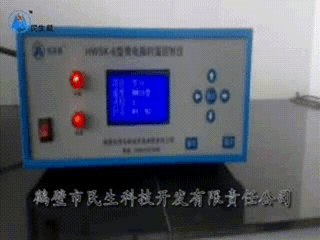

HWSK-6型微電腦時溫控制儀短視頻展示：
